POROTON® ed isolamento acustico di facciata

Lorenzo Bari
L'isolamento acustico di facciata è uno dei requisiti acustici passivi che gli edifici devono rispettare secondo il D.P.C.M. 5.12.1997. I valori richiesti variano da 40 dB per le residenze e gli alberghi fino a 48 dB per le scuole.
Di seguito si illustra un esempio di calcolo semplificato dell'isolamento di facciata, ipotizzando alcune caratteristiche standard dell'ambiente, volto a dimostrare che l'impiego di pareti esterne in POROTON® permette di soddisfare senza problemi tale requisito.


L'isolamento acustico di facciata è uno dei requisiti acustici passivi che gli edifici devono rispettare secondo il D.P.C.M. 5.12.1997. I valori richiesti variano da 40 dB per le residenze e gli alberghi fino a 48 dB per le scuole.
Tale prestazione viene verificata in opera, mediante misure fonometriche, seguendo le indicazioni delle norme UNI EN ISO 140-5 e UNI EN ISO 717-1.
La previsione dell'isolamento di facciata può essere condotta mediante software che utilizzino i metodi di calcolo presenti nelle norme UNI EN 12354-3 e UNI/TR 11175.
I dati necessari per effettuare il calcolo sono: le dimensioni dell'ambiente, il potere fonoisolante della muratura, il potere fonoisolante e la dimensione del serramento, la forma della facciata, il tipo di giunti, l'eventuale presenza di cassonetti per avvolgibili e fori di ventilazione.
Il calcolo può essere effettuato in bande di terzi d'ottava o mediante indici di valutazione.
Le norme di calcolo indicano un'incertezza del risultato di 2 dB, che deve pertanto essere tenuta in considerazione.
Di seguito si illustra un esempio di calcolo semplificato dell'isolamento di facciata ipotizzando alcune caratteristiche standard dell'ambiente.
Esempio di valutazione dell'isolamento acustico di facciata
Si illustra un esempio di calcolo semplificato dell'isolamento di facciata ipotizzando le caratteristiche di un ambiente standard di seguito indicate.
Camera da letto matrimoniale: altezza: 2,7 m; larghezza: 4 m; profondità: 3,5 m.
Serramento, posto sul lato di 4 m, con dimensioni pari ad 1/8 della superficie in pianta.
Si assumono le seguenti ipotesi:
  • correzione per la forma della facciata: 0 dB;
  • influenza per giunti rigidi: -2 dB.
I risultati sono esposti nel grafico [fig. 1] e vanno "letti" nel seguente modo:
  1. si considera l'indice Rw della parete opaca di facciata in ascissa (asse X), per esempio Rw=50 dB;
  2. si legge la prestazione minima che deve avere il serramento affinché l'indice D2m,nT,w rispetti i limiti di legge (ad esempio 40 dB nel caso degli edifici ad uso residenziale):
    • con il serramento A (Rw=32 dB) si otterrebbe D2m,nT,w=38 dB (limite non rispettato);
    • con il serramento B (Rw=35 dB) si otterrebbe D2m,nT,w=41 dB (il limite potrebbe non essere rispettato a causa dell'incertezza di calcolo);
    • con il serramento C (Rw=38 dB) si otterrebbe D2m,nT,w=43 dB (il limite risulta rispettato anche tenendo conto dell'incertezza di calcolo);
  3. il risultato va arrotondato all'intero inferiore.

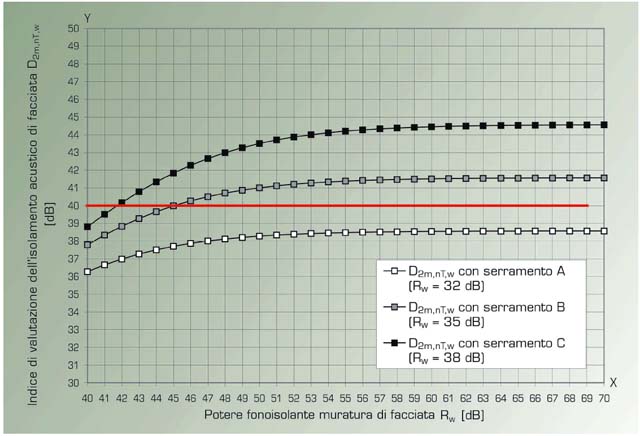

Fig. 1 - Andamento dell'indice di valutazione dell'isolamento acustico di facciata in funzione del potere fonoisolante della muratura di facciata e del serramento.
Si noti che, oltrepassato il valore Rw=50 dB di prestazione della chiusura opaca (muratura), l'andamento delle curve tende a divenire asintotico (orizzontale); questo significa che incrementare ulteriormente la prestazione della muratura non comporta sensibili miglioramenti nell'indice di facciata ma essi vengono a dipendere esclusivamente dal tipo di serramento.
Pertanto, già adottando una soluzione di chiusura esterna POROTON® dotata di indice Rw superiore a 50 dB, il raggiungimento della prestazione acustica della facciata dipenderà in buona sostanza dalla prestazione del serramento e dell'eventuale cassonetto per avvolgibili piuttosto che dal valore di prestazione della muratura.
Il montaggio del serramento deve ovviamente essere effettuato a regola d'arte.

Ringraziamenti
Si ringrazia per la disponibilità offerta nella raccolta ed elaborazione dei dati inerenti l'isolamento acustico di facciata l'Ing. Nicola Granzotto - Dipartimento di Fisica Tecnica - Università di Padova
Dati di pareti POROTON® per murature di facciata
Il Consorzio POROTON® Italia dispone di numerose soluzioni POROTON® con indice Rw almeno pari a 53 dB, finalizzate espressamente alla soluzione del problema dell'isolamento acustico tra unità immobiliari, che sono assolutamente valide, ovviamente, anche per soddisfare i requisiti acustici di facciata.
Queste sono presentate nel fascicolo "Sistemi acustici" di prossima distribuzione al SAIE 2007.
Oltre a queste, il Consorzio POROTON® Italia dispone di diverse altre soluzioni idonee ad essere impiegate in murature monostrato o come componenti di pareti pluristrato (in relazione allo spessore), per l'isolamento acustico di facciata e caratterizzate da indici di valutazione Rw superiori a 50 dB come quelle schematizzate di seguito a titolo esemplificativo.

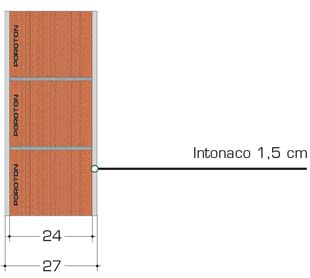

Parete POROTON® 800 - Spessore = 24 cm + Intonaco 1,5 + 1,5 cm

Dimensioni elemento: 24x30x19 cm

Percentuale di foratura: ≤ 45%

Indice di valutazione del potere fonoisolante
Rw = 51 dB

Rapporto di prova N° 225096 del 27/04/2007 - Istituto Giordano S.p.A.
Parete POROTON® 800 - Spessore = 25 cm + Intonaco 1,5 + 1,5 cm

Dimensioni elemento: 25x30x19 cm

Percentuale di foratura: ≤ 45%

Indice di valutazione del potere fonoisolante
Rw = 52 dB

Certificato N° 101 del 28/02/2002 - Facoltà di Ingegneria dell'Università di Padova - Dipartimento di Fisica Tecnica
Parete POROTON® 700 - Spessore = 20 cm + Intonaco 2,0 + 2,0 cm

Dimensioni elemento: 20x30x19 cm

Percentuale di foratura: ≤ 55%

Indice di valutazione del potere fonoisolante
Rw = 51 dB

Certificato N° 299 del 20/11/2006 - Facoltà di Ingegneria dell'Università di Padova - Dipartimento di Fisica Tecnica
Parete POROTON® 600 Inc. - Spessore = 30 cm + Intonaco 1,5 + 1,5 cm

Dimensioni elemento: 30x24x19 cm

Percentuale di foratura: ≤ 65%

Indice di valutazione del potere fonoisolante
Rw = 50 dB

Rapporto di prova N° 225095 del 27/04/2007 - Istituto Giordano S.p.A.

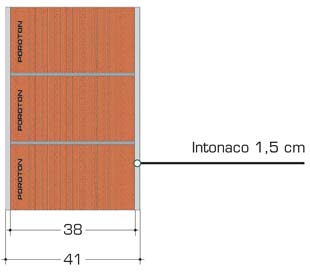

Parete POROTON® 600 - Spessore = 38 cm + Intonaco 1,5 + 1,5 cm

Dimensioni elemento: 38x25x19 cm

Percentuale di foratura: ≤ 65%

Indice di valutazione del potere fonoisolante
Rw = 52 dB

Rapporto di prova N° 225098 del 27/04/2007 - Istituto Giordano S.p.A.
