Edificio residenziale realizzato in muratura armata POROTON®

Descrizione delle opere

Si tratta di un piccolo fabbricato per complessivi 10 alloggi, costituito da due piani fuori terra e copertura. Le fondazioni sono costituite da un reticolo di travi rovesce in c.a. in opera.

Fig. 1 – Pianta del piano terra.

Fig. 2 – Pianta del piano primo.

Le strutture verticali sono costituite da muratura armata in blocchi POROTON® con armatura addizionale in acciaio ad aderenza migliorata per la formazione dei pilastrini nelle murature e dei cordoli di collegamento con gli orizzontamenti.
Le strutture orizzontali sono costituite da solai a lastre tipo “predalle”, con armatura tralicciata, blocchi di alleggerimento in p.s.e., getto di completamento armato all’estradosso con rete elettrosaldata.
La struttura ricade in area sismica con grado di sismicità 9 (II^a categoria).
L’altezza massima dell’edificio è pari a 7,2 m (misurata dalla testa della struttura grezza di fondazione all’impostare dell’aggetto di gronda del 3° solaio).

Fig. 4 – Particolare dell’incrocio a “T” tra setti murari.

Fig. 5 – Particolare del cordolo di solaio.

Schema statico strutturale

La struttura dell’edificio è costituita da muratura portante armata e da strutture in c.a. di completamento.
Secondo quanto disposto dal D.M. 16.01.1996 l’edificio è considerato “struttura mista”; pertanto sono state affidate alla muratura portante armata tutte le sollecitazioni sismiche, mentre le strutture in cemento armato sono state dimensionate per sopportare i carichi verticali.
La muratura portante armata è realizzata con muratura in opera di blocchi di laterizio porizzato POROTON® ed armatura in acciaio ad aderenza migliorata per la formazione dei pilastrini interni alle murature e cordoli di collegamento ai solai.
L’unione tra solaio e travi è realizzata a mezzo di ferri di continuità integrati successivamente da getti di calcestruzzo.
Le fondazioni, anch’esse realizzate in opera, hanno tipologia a trave rovescia, in grado di ripartire in modo uniforme i carichi trasmessi dalla struttura in elevazione.
Sono state svolte le seguenti verifiche:

• verifica sismica ai sensi del D.M. 16.01.1996 (Norme tecniche per le costruzioni in zone sismiche);
• verifica della muratura alle azioni verticali secondo quanto disposto nel D.M. 20.11.1987.

Nelle figure n. 1, 2, 3 si riportano le piante dei piani e le sezioni del fabbricato.
Si riportano infine alcune foto relative al cantiere ed alla posa in opera delle murature armate ed una vista dei fabbricati al termine dei lavori.

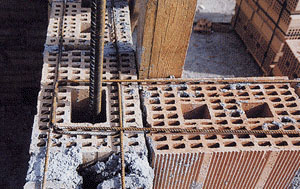

Fig. 6 – Disposizione delle staffe orizzontali; sono visibili le barre verticali di armatura ancorate nella fondazione sottostante.

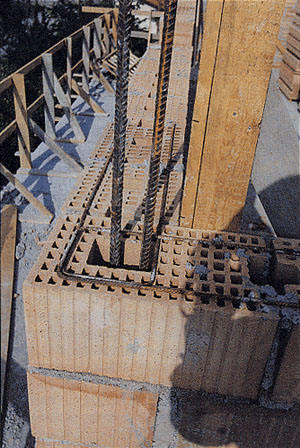

Fig. 7 – Particolare dell’angolo tra due setti murari.

Fig. 8 – Armatura orizzontale al di sotto di una apertura.

Fig. 9 – Vista del fabbricato al termine dei lavori di costruzione.
